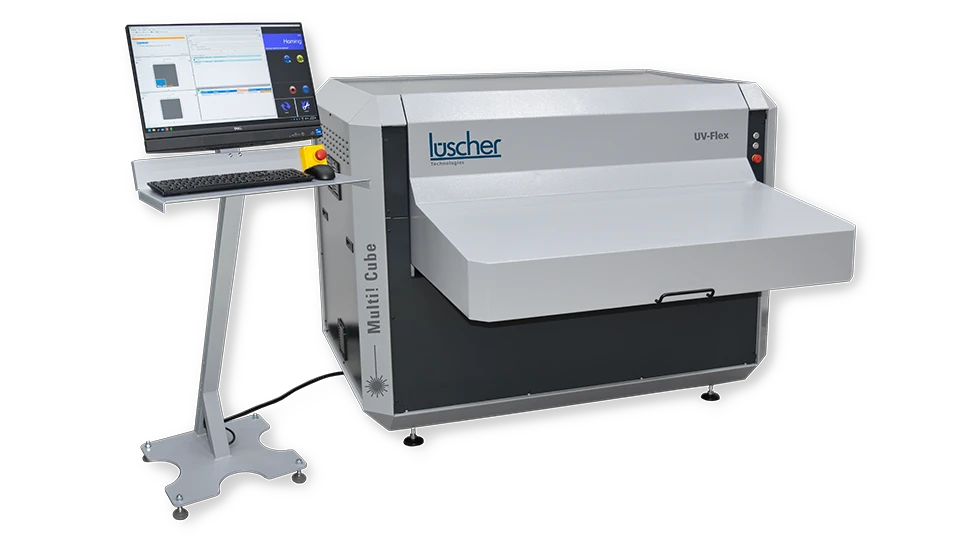

Vielseitiges Belichtungssystem für die Sieb- und Plattenherstellung
Maschinentyp | Lasertyp | Anzahl Laserdioden |
Multi! Cube UV | UV, 405 nm | 16 / 32 / 48 / 64 / 96 / 128 |
Multi! Cube UV-Direct | UV, 380 nm | 16 / 32 / 48 / 64 / 96 / 128 |
Multi! Cube T-Flex | TH, 830 nm | 16 / 32 / 64 / 128 |
Multi! Cube Flex | TH, 980 nm | 16 / 32 / 48 / 64 |
Multi! Cube UV-Flex | UV, 405 nm & TH, 830 nm / TH, 980 nm | Kombination auf Anfrage |
Merkmal | Spezifikation |
Max. Belichtungsfläche (L x B) | 1’200 x 900 mm (47.2 x 35.4 inch)* |
Max. Rahmenformat (L x B) | 1’300 x 1’000 mm (51.2 x 39.4 inch) |
Maschinenabmessungen (L x B x H) | 1’732 x 2’034 x 1’419 mm (68.2 x 80.1 x 55.9 inch) |
Gewicht | 800 kg (1’764 lb) |
Auflösung | 2’400 / 2’540 / 4’800 / 5’080 / 9’600 / 10’160 / 20’320 dpi** |
Elektrischer Anschluss | 230 V / 50 - 60 Hz / 16 A |
Stromverbrauch | ca. 0.5 kW / ca. 0.8 kW mit Absauganlage |
Umgebungsbedingungen | 40 - 65 % Luftfeuchtigkeit bei 18 - 25 °C (64.4 - 77 °F) |
Raumbedingungen | Gelblicht***, Vibrationsfreier Fussboden |
*1'100 x 900 mm (43.3 x 35.4 inch) > Geschwindigkeitsreduzierung ** Andere Auflösungen auf Anfrage ***nur für UV | |

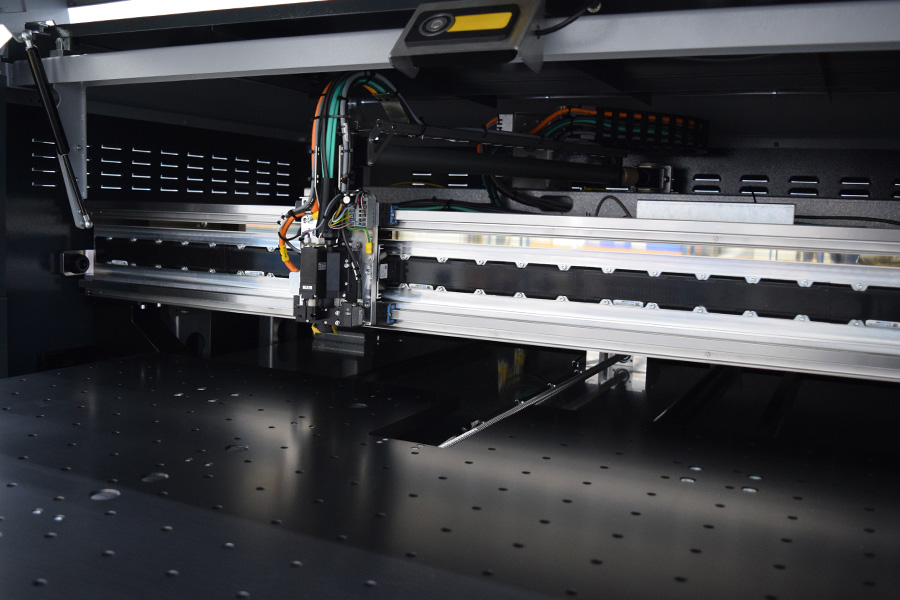

Das Flachbett-Design ermöglicht die Aufnahme von Rahmen bis zu 1'300 × 1'000 mm und bietet eine Belichtungsfläche von 1'200 × 900 mm. Damit verbindet das System hohe Flexibilität für grossformatige Anwendungen mit einer kompakten Maschinenbauweise.
Kundenspezifisch entwickelte Registersysteme ermöglichen eine wiederholgenaue Positionierung der Druckform und tragen dazu bei, Rüstzeiten an der Druckmaschine sowie Materialausschuss zu reduzieren.
Der dynamische Autofokus gleicht Unterschiede in Materialstärke und Oberflächenhöhe aus und gewährleistet eine präzise Fokussierung über den gesamten Arbeitsbereich.

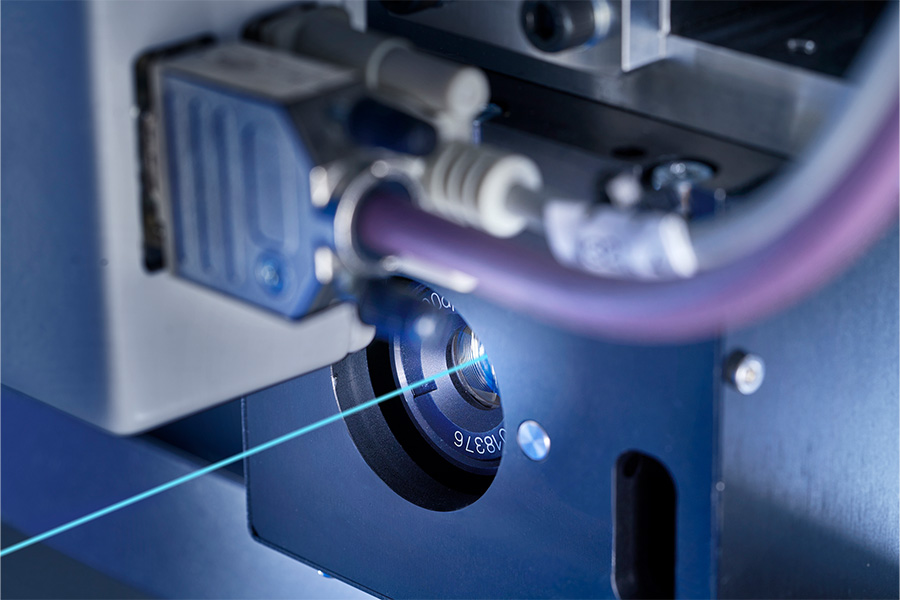

Lüschers patentiertes System verbindet jede einzelne Laserdiode über eine optische Faser direkt mit dem optischen System. Da die Dioden separat angebunden sind, können sowohl die Wellenlänge als auch die Anzahl der installierten Dioden entsprechend den erforderlichen Druckformen und der gewünschten Produktionskapazität gewählt werden. Diese Architektur bildet die Grundlage dafür, unterschiedliche Laserwellenlängen zu kombinieren und die Belichtungskapazität innerhalb einer einzigen Maschine flexibel zu skalieren.
Vor jedem Belichtungsauftrag überprüft das System die Einstellungen der installierten Laserdioden und kalibriert diese bei Bedarf automatisch. Dadurch bleibt die Laserleistung jederzeit konstant und eine hohe Produktionssicherheit ist gewährleistet.
Die Belichtungsgeschwindigkeit hängt von der Anzahl der Laserdioden ab. Mit steigenden Produktionsanforderungen kann das System in Schritten von jeweils 16 Dioden erweitert werden – je nach Konfiguration auf bis zu 128 Dioden. Eine Erhöhung von beispielsweise 32 auf 64 Dioden desselben Lasertyps halbiert die effektive Belichtungszeit.
Die Wartungssoftware informiert den Bediener über anstehende Wartungsaufgaben und führt ihn Schritt für Schritt durch die erforderlichen Arbeitsschritte. Eine integrierte Remote-Service-Schnittstelle ermöglicht bei Bedarf die Verbindung mit dem technischen Support von Lüscher, um eine schnelle Online-Unterstützung zu gewährleisten.
